1376系列


技术指标:

针数:2〜6
适用电线:20〜16AWG
温度范围:-25℃〜85℃
额定电压:250V AC,DC最高额定电流:8A AC,DC 最大
电流电阻:≤15MΩ
绝缘电阻:≥1000MΩ
耐电压:1500V AC /分钟

*Temperature range:(including temperature rise in applying electrical current)
*Compliant with RoHS.

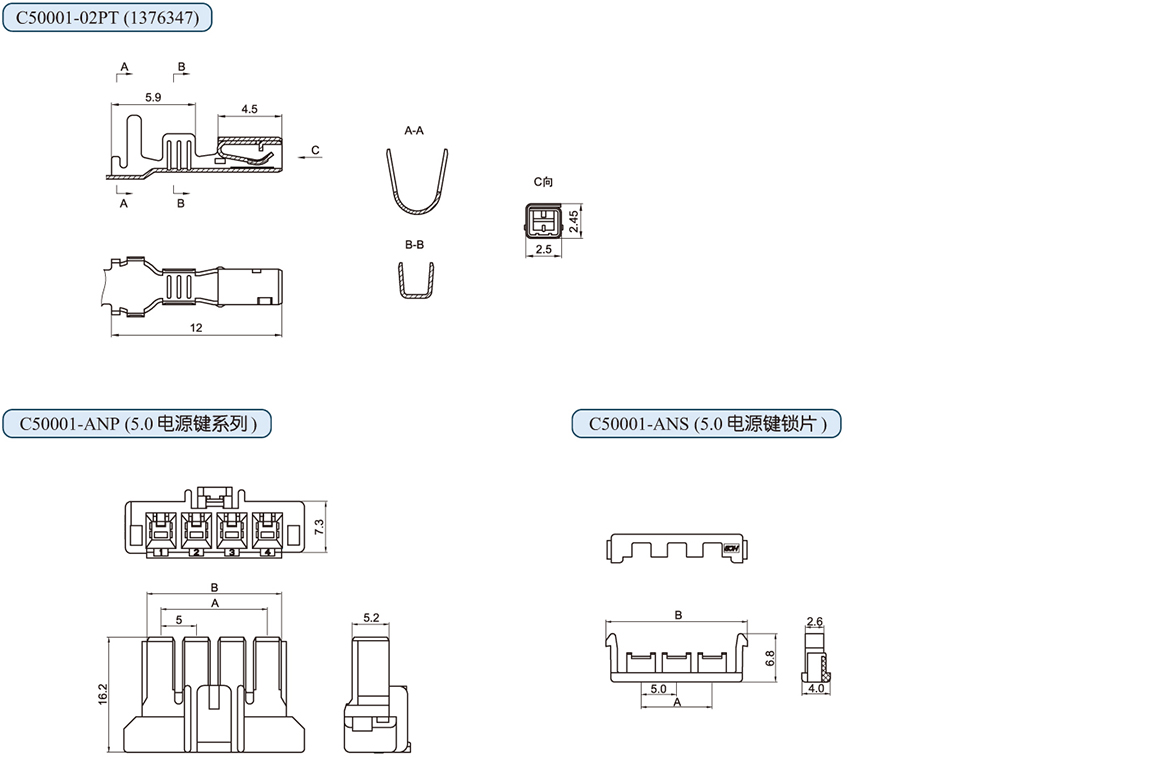

Terminal

序号 材料 厚度 适用电线 电线绝缘
O.D. mm
电镀 数量/卷
AWG# mm²
C50001-02PT 磷青铜 0.25 20-16 0.5-1.25 2.6-3.5 Tin Plated 3K



Plug Housing

序号 材料 数量/袋 外型尺寸(mm)
A B
C50001-A02P PA66 1K 5 9
C50001-A03P 1K 10 14
C50001-A04P 1K 15 19
C50001-A06P 1K 25 29

TPA

序号 材料 数量/袋 外型尺寸(mm)
A B
C50001-A02S PA66 2K 5 15
C50001-A03S 2K 10 20
C50001-A04S 2K 15 25
C50001-A06S 2K 25 35
